エンジニアリング、製造、建設において、シリンダーチューブは、中空の円筒形状と、構造強度、流体 / ガス輸送効率、材料間の汎用性のバランスをとる能力によって定義される基本的なコンポーネントです。固体円筒ロッド （ 中空空間のない荷重受けを優先する ） や非円形チューブ （ 例 ：正方形、長方形 ） 、シリンダーチューブは、均一な円形断面によって特徴付けられます。応力を均等に分配し、流体の摩擦を最小限に抑え、標準化継手との互換性を可能にします （ 例えば、バルブ、コネクタ） 。しかし、シリンダーチューブを正確に分類するもの、材料の選択がその性能にどのような影響を与えるのか、航空宇宙から配管まで産業にユビキタスな理由は ？このガイドでは、その技術的定義、コア特性、材料オプション、アプリケーション、製造プロセスを分解し、現代のエンジニアリングシステムにおける役割を明確にします。



a のコア定義と主な特徴 シリンダーチューブ

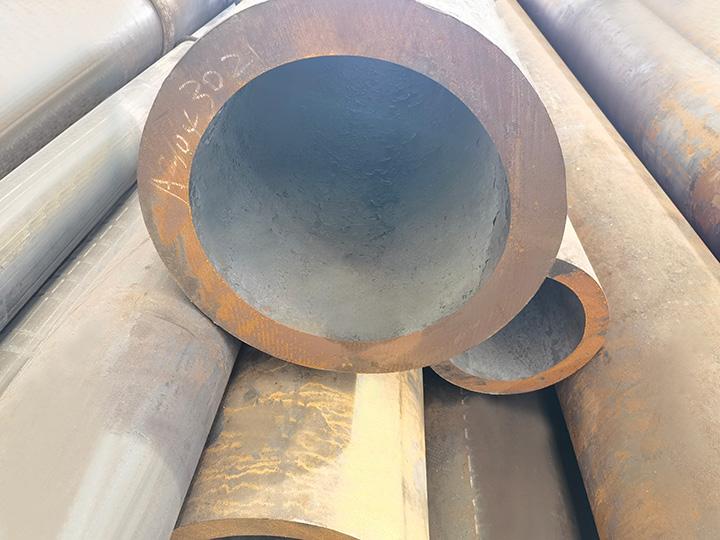

シリンダーチューブ （ または円筒チューブ ） は、その全長に沿って一貫した円形断面を持つ中空の細長い構造物です。その技術的分類は、他の管状または円筒状コンポーネントと区別される 3 つの交渉不可能な属性に依存しています。



1.中空コア： 固体シリンダーとは異なり （ 例 ：鋼棒 ） 、シリンダーチューブは、流体 / ガス輸送、コンポーネント統合 （ 例 ） を可能にする内部キャビティ （ ボア ） を備えています。油圧シリンダのピストン ） 、または強さを犠牲にすることなく重量削減。

2.均一円形断面：外径と内径 （ OD と ID ） は、チューブの長さに沿って一定であり、均一な応力分布 （ 圧力用途に不可欠 ） と予測可能な流体流 （ 一貫した断面面積による ） を保証します。

3.定義された壁の厚さ：外側表面と内側表面の間の距離 （ 壁厚、 t ） は、構造的完全性 （ 外部圧力や曲げに抵抗する ） と重量効率のバランスを取るために設計されています。厚さはしばしば標準で指定されます （ 例 ：金属用 ASTM 、プラスチック用 ISO ） は、産業用途との互換性を確保します。



技術注記 ： シリンダーチューブは「パイプ」とは異なりますが、用語は混乱することがあります。パイプは主に流体 / ガス輸送用に設計され、公称直径 （ 非精密な業界標準 ） でサイズ付けされていますが、シリンダーチューブは精密用途のために設計されています （ 例 ：油圧システム ） 、正確な OD / ID 測定によってサイズ。





シリンダーチューブの一般材料とその性能特性

シリンダーチューブの材料選択は、耐圧性、腐食曝露、重量制約、熱伝導率、コストなどのアプリケーション要件によって決定されます。以下は、最も広く使用されている材料とその専門的な役割です ：



| 材料 | キープロパティ | 理想的な用途 |

|------------------------|--------------------------------------------------------------------------------|---------------------------------------------------|

| 鋼 （ 炭素 / 合金 ）|高い引張強度 （ 300 — 1500 MPa ） 、優れた耐圧性、手頃な価格。| 構造サポート （ 建設足場 ） 、油圧 / 空気シリンダーバレル、自動車駆動シャフト。|

| 亜鉛めっき鋼鉄 | 亜鉛でコーティングされた鋼鉄； 耐食性が向上しました （ 裸鋼鉄に対して ） 。 | 屋外建設 （ フェンス、構造フレーム ） 、腐食性環境での水道パイプ。|

| アルミニウム | 軽量 （ 鋼鉄の密度の 1 / 3 ） 、良好な耐食性、適度な強度。| 航空宇宙部品 （ 航空機油圧ライン ） 、自動車排気システム、軽量構造フレーム。|

| 銅 | 優れた熱伝導性、自然な耐食性、抗菌特性。| 配管 （ 給水ライン ） 、 HVAC 冷媒管、電気接地棒。|

| ステンレス鋼 （ 304 / 316 ）|高い耐食性 （ 塩水、化学物質に抵抗 ） 、生体適合性。 | 医療機器 （ 外科器具 ） 、海洋用途 （ ボートリギング ） 、食品加工機器 （ 衛生管 ） 。|

| プラスチック （ PVC 、 HDPE 、 PTFE ） 。|軽量、耐化学性、低摩擦、低コスト。 | 配管 （ PVC ドレインパイプ ） 、化学輸送 （ HDPE ） 、高温流体ライン。|

シリンダーチューブの産業および商業用途

シリンダーチューブの円形断面、中空設計、材料の汎用性は、セクター間で不可欠です。最もインパクトのあるユースケースを以下に示します。



1.建設 · 構造工学

- 負荷軸受サポート：スチールシリンダーチューブ （ しばしば亜鉛めっき ） は、足場、トラス、および建築フレームワークに使用されています。その円形の形状は、圧縮応力を均等に分配し、重い負荷 （ 例 ：チューブあたり 100 + kg ） 変形なしで。

- ファサードと美学 ： アルミニウムまたはステンレス鋼のシリンダーチューブは、洗練されたモダンな建築要素を作成します （ 例 ：カーテンウォールフレーム、手すり ） 清潔なラインと耐食性のために。



2.油圧および空気圧システム

- シリンダーバレル ：精密鋼またはステンレス鋼のシリンダーチューブは、油圧 / 空気シリンダーの中核を形成しています。その滑らかな内孔 （ ± 0.01 mm の公差に加工 ） は、ピストンを最小限の摩擦で移動させ、機械に直線力を生成します （ 例 ：掘削機アーム、工場プレス ）

- 流体ライン ：銅またはプラスチック製シリンダーチューブは、システムコンポーネント （ ポンプ、バルブ ） 間の油圧油または圧縮空気を輸送します。



3.自動車 · 航空宇宙

- 排気システム ：アルミ製鋼またはステンレス製のシリンダーチューブは、高温 （ 最大 800 ° C ） および排気ガスによる腐食に耐性があり、自動車 / トラックの排気マニホールドに最適です。

- 航空宇宙油圧 ：軽量アルミニウムまたはチタンのシリンダーチューブ （ 高圧用途のチタン ） は、航空機の着陸ギアや制御システムに使用されています。



4.配管 · 流体輸送

- 給水：銅または PEX （ プラスチック ） シリンダーチューブは、飲料水を提供します — 銅の抗菌特性は細菌の増殖を防止します。一方、 PEX は柔軟で、狭いスペースに設置しやすいです。

- ガス配分 ：鋼またはポリエチレン （ PE ） シリンダーチューブは天然ガスを輸送します — 鋼は高圧 （ 最大 10 MPa ） に耐えますが、 PE は地下使用に耐食性があります。



5.医療 · 衛生産業

- 医療機器 ： ステンレス鋼 316 シリンダーチューブは外科用具に使用されています （ 例 ：内視鏡 ） や埋め込み型デバイス （ 例 ：整形外科ロッド ） — その生体適合性と耐食性は組織刺激を避けます。

- 食品加工： 衛生的なステンレス鋼シリンダーチューブ輸送液体 （ 例、食品工場のミルク、果汁 ） — その滑らかな内面は、 FDA および EU の食品安全基準に準拠し、清掃しやすいです。





シリンダーチューブの製造プロセス

シリンダーチューブの製造は材料によって異なりますが、精度と一貫性を確保するために標準化されたワークフローに従います。以下は、最も一般的な製造方法の内訳です。



1.金属シリンダーチューブ用

A 。シームレスチューブ製造 （ 高圧用 ）

- ステップ 1 ： 金属ビレット加熱 ： 固体金属ビレット （ 鋼、アルミニウム、銅 ） を 1，100 〜 1，300 °C （ 鋼の場合 ） に加熱して可撓性になります。

- ステップ 2 ： 穿孔 ： マンドル （ 長い金属ロッド ） をビレットを通して押し込み、中空のキャビティを作成し、「中空の花」を形成します。"

- ステップ 3：押出 / ローリング：中空ブルームは圧延ミルや押出機を通過し、直径と壁厚を所望の寸法に減らす。精度のために （ 例 ：油圧チューブ ） は、タイトな公差 （ ± 0.005 mm ） を達成するためにダイを通してチューブを引く冷間引抜きを使用します。

- ステップ 4 ： 熱処理 ： チューブは、脆さを減らし、強度を向上させるためにアニールされます （ 加熱およびゆっくりと冷却 ） 。

- ステップ 5 ： 仕上げ ： 内孔を研磨し （ 研磨工具で加工 ） 、油圧用途の滑らかな表面 （ Ra < 0.8 μ m ） を作成します。耐食性のために表面処理 （ 亜鉛めっき、陽極酸化 ） を追加します。



B 。溶接管製造 （ 低 ～ 中圧用途 ）

- ステップ 1 ： 金属コイルアンロール ： 平らな金属コイル （ 鋼、アルミニウム ） をアンロールし、平らなストリップにカットします。

- ステップ 2 ： 形成 ： ストリップはロール成形機を使用して円筒形状に曲がり、端が接合してシームを形成します。

- ステップ 3 ： 溶接 ： 高周波誘導溶接 （ 鋼 ） または TIG 溶接 （ アルミニウム ） を使用してシームを溶接し、漏れ防止継ぎ目を作成します。

- ステップ 4 ： サイジング / カット ： 溶接されたチューブは、均一な直径を確保するためにサイジングロールを通過し、長さにカットされます。



2.プラスチックシリンダーチューブのため

- 押出 ： プラスチック樹脂 （ PVC 、 HDPE ） を溶融し、円形ダイを通って中空チューブを形成します。金型内部のマンドルが内部のキャビティを維持します。

- 冷却 ： 押出チューブは、その形状を固めるために水浴で冷却されます。

- 切断 / 仕上げ ： チューブは長さに切断され、継手 （ 例 ：ねじ ） は射出成形または機械加工によって追加されます。





シリンダーチューブの品質管理基準

信頼性を確保するために、シリンダーチューブは寸法、強度、性能を規制する業界固有の規格を満たす必要があります。

- 金属： ASTM A 519 （炭素鋼シームレスチューブ） 、 ASTM B 280 （配管用銅チューブ） 、 ISO 4394 — 1 （油圧鋼チューブ） 。

- プラスチック ： ASTM D1785 （ PVC パイプ / チューブ ） 、 ISO 4427 （ 水道用 PE パイプ ） 。

- テスト ：チューブは圧力試験 （ 水を充填し、圧力を加えて漏れを確認する静水試験 ） 、寸法試験 （ キャリパー / マイクロメートルを使用 ） 、引張強度試験 （ 強度測定に失敗するまで引張 ） を行います。
