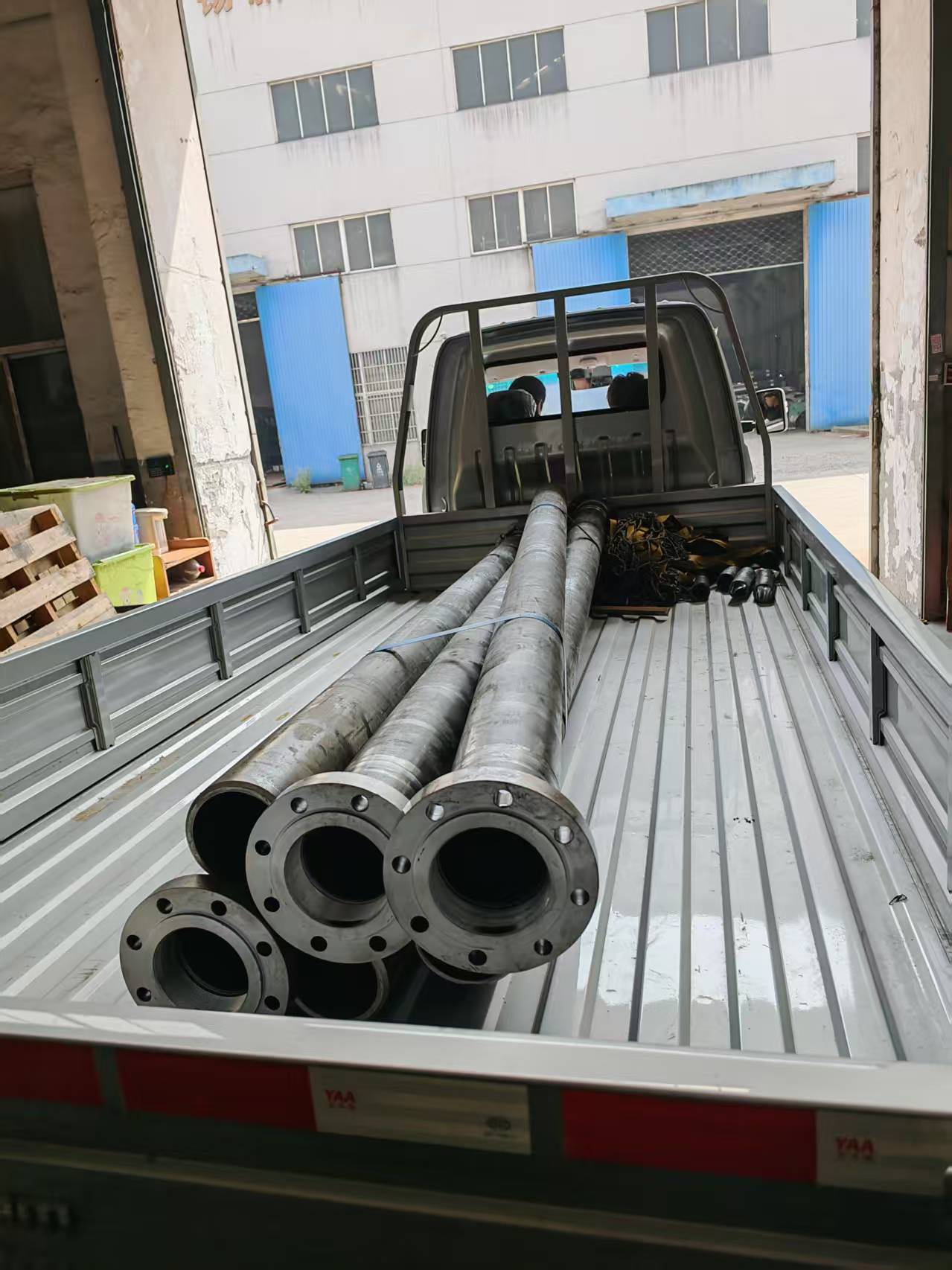

カスタム注文配達 — 油圧シリンダーカスタム注文の指示（仕様 194

カスタム注文配達 — 油圧シリンダーカスタム注文の指示（仕様 194 — 160 ）

I 。仕様パラメータ分析

「 194 — 160 」は通常、油圧シリンダの重要な寸法を指します。

外径（ φ 194 mm ）：シリンダーの外径で、シリンダーヘッドやフランジなどの付属品との取付けスペースや互換性を決定します。

内径（ φ 160 mm ）：ピストンストローク、油圧油量、油圧シリンダの推力（推力 = 圧力 × 内径断面積）に直接影響するシリンダの内径。

II 。カスタマイズされた要件の主なポイント

材料の選択

共通材料：

45 # 鋼鉄（消し、適度な強度、高コスト性能）。

27SiMn （高強度、耐摩耗性、高圧条件に適した）；

ステンレス鋼（ 304 / 316 、耐食性、特殊な環境で使用されるなど）。

確認が必要：作動圧力、媒体（油圧油 / 水系流体）、環境腐食性。

加工精度要件

内径粗さ：通常、ピストンシールの寿命を確保するために Ra0.4 — 0.8 μ m に達する必要があります。

丸さ / 円筒：ピストンの詰まりを避けるために ≤ 0.03mm；

直さ： ≤ 0.1mm / m シリンダー変形を防ぐために。

表面処理

硬いクロムメッキ（厚さ 0.05 — 0.1mm ）を焼く：耐摩耗性と耐食性を改善します。

黒化 / 亜鉛めっき：基本的な防錆処理（非高圧シナリオに適しています）。

インターフェースとインストール方法

シリンダーヘッドとピストンロッドに適応するために、シリンダーの両端でねじ、フランジまたは溶接溝を加工する必要があります。

取付け方法（イヤリングタイプ、ベースタイプなど）は、シリンダー端の構造設計に影響します。

3.アプリケーションシナリオの適応

エンジニアリング機械：掘削機とローダーの油圧アームは耐衝撃性と耐高圧性である必要があります（推奨材料 27 SiMn 、圧力 ≥ 25 MPa ）；

産業機器：射出成形機、プレス、高寸法精度（内径公差 H 8 — H 9 ）；

農業機械：トラクターサスペンションシステム、 45 # 鋼 + 表面淬火を選択することができ、コストと耐久性の両方を考慮に入れます。

4.生産サイクルと品質検査基準

サイクル：従来の材料処理は約 7 — 10 日、特殊材料や精密研削は 15 日間に延長する必要があります。

品質検査：

寸法検査： 3 座標測定器は内径と壁厚を検証します。

圧力試験：1.5 倍の定格圧力（作業圧力 16MPa 、試験圧力 24MPa など）の静圧試験は、漏れなしで 30 分間圧力を維持します。

表面欠陥検出：磁気粒子試験（ MT ）または超音波試験（ UT ）により、割れなどの欠陥を除去します。
